用途：

雨滴測量器是一個能自動、連續測量雨滴大小的分類裝置。傳感器和處理器相連，傳感器暴露在雨中，當有雨滴降落沖擊到它敏感的表面時，它就會產生電脈沖。脈沖的振幅和降雨直徑有固定的關系。在處理器中，脈沖被劃分為127個直徑等級。處理器傳遞數據，以一個合適的格式記錄在文件里。為了得到統計學上的樣本數據，同時減少數據量，程序可以被減少到20個等級。

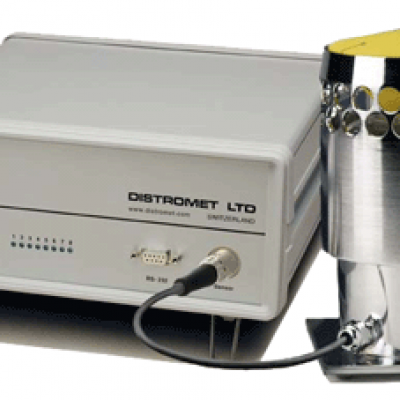

組成：

1. 傳感器（暴露在雨中）

傳感器將降落雨滴的機械動力轉換成電脈沖，它的振幅是和機械動力大致成正比的。它被放置在一個圓柱形的盒子里來保護其敏感部分。

2. 處理器（將傳感器信號數字化）

處理器包含電路來消除不想要的信號（主要是噪聲），將90dB（分貝）的傳感器信號數字化成7字節的代碼。

3. 電纜（20米長，用來連接這兩個組件）

原理：

傳感器在普通的盒子里，包含一個機電單元和一個反饋放大器。圓錐形的泡沫聚苯乙烯能夠轉移雨滴的機械沖量到一組系統，該系統在磁場里，具有兩個移動線圈。有雨滴沖量時，結合著兩組線圈的泡沫聚苯乙烯一起向下移動，同時，傳感器線圈里的電壓減少。隨后，該電壓被放大，應用到“激勵線圈”中產生一個力來抵消這個運動。因為這個歷程非常短，花費非常少的時間即可使這個系統返回它的初始測試狀態，因此，為下一次雨滴的影響做好了準備。

處理器有3個主要的功能：① 為傳感器提供電力；② 處理從傳感器傳來的信號；③ 為了測試儀器的功能，含有線圈。

處理器包括

① 噪聲拒波濾波器－噪聲拒波濾波器是一個被激活的波段過濾器，能在雨滴信號和能影響傳感器的噪聲之間產生合適的比例，從而影響播放幅頻。

② 沖量處理器－沖量處理器有一個放大器，該放大器的電壓依靠“反饋網絡”來獲取想要的特征。

③ 信號識別線圈－信號識別線圈能區分雨滴撞擊傳感器引起的信號脈沖和噪聲引起的協同震動。如果被雨滴引起的脈沖超過了噪聲引起的震動，有一個開關會傳遞它到脈沖標準器。該脈沖標準器提供一個連續的脈沖持續時間，不改變原始脈沖的振幅。

④ 非線性交流至直流轉換器－當雨滴撞擊到傳感器上時，非線性交流至直流轉換器會產生7字節代碼。

RD80在出廠時會提供一個數據下載程序，該程序應用在PC或者筆記本電腦上。用這個程序，使用者可以記錄和評估雨滴的大小。降雨速率曲線、降雨量，會按時間的順序記錄下來，并且，所有的信號數據被貯存在硬盤里里。

技術規格

產地：瑞士
